PS4 프로 PSU 4핀 커넥터 수리기 고군분투





얼마전 PS4로만 발매된 오락을 위해 프로를 당근으로 구매를 해왔었다.

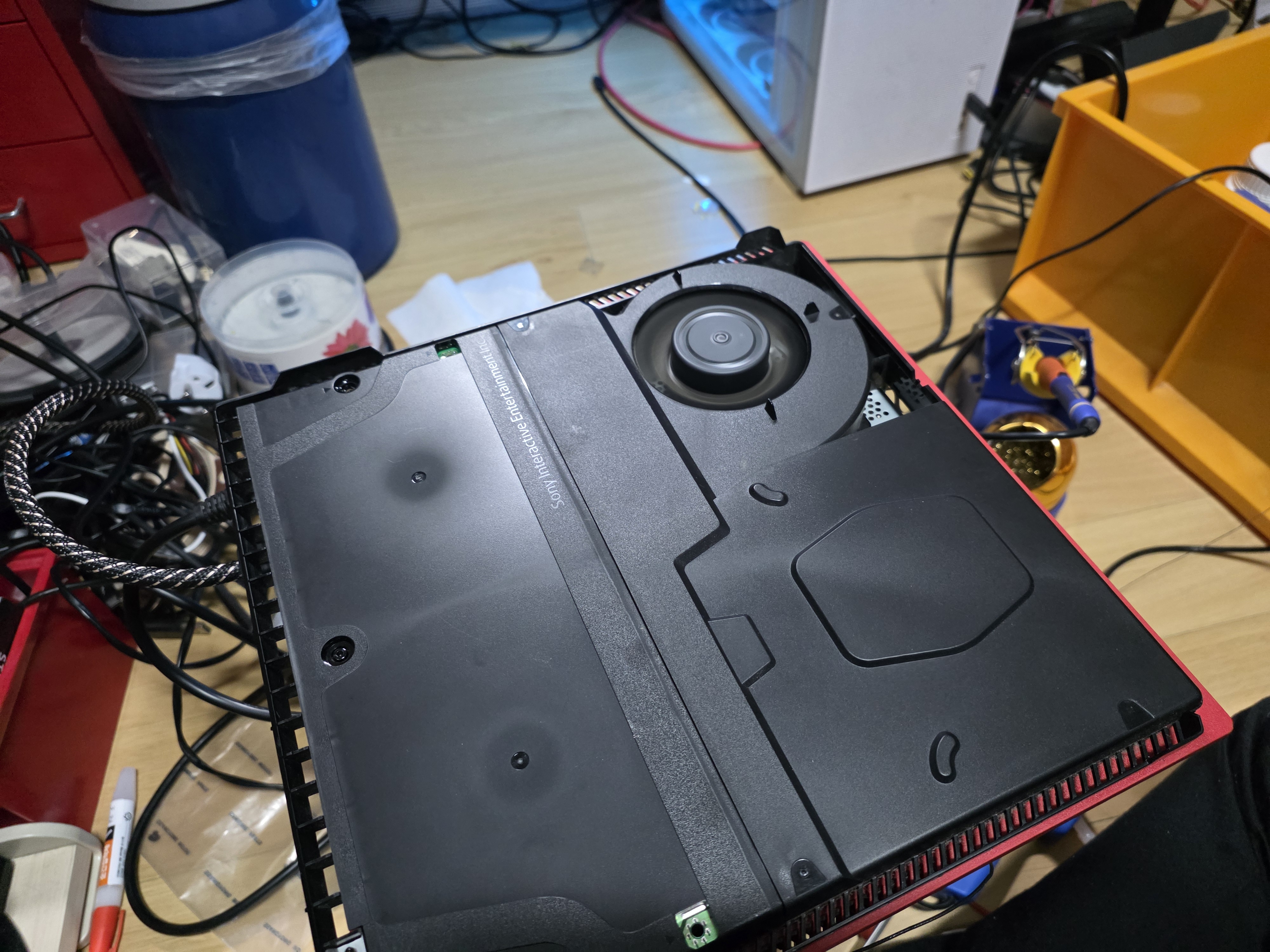

발매 년식도 년식이고 청소겸 서멀구리스 재도포를 위해

기기를 해체하는 와중......



PSU(전원)과 메인보드랑 연결되있는 4핀 커넥터를 분리하던중

빡빡하게 연결되어있어 힘 한번 잘못줬다가

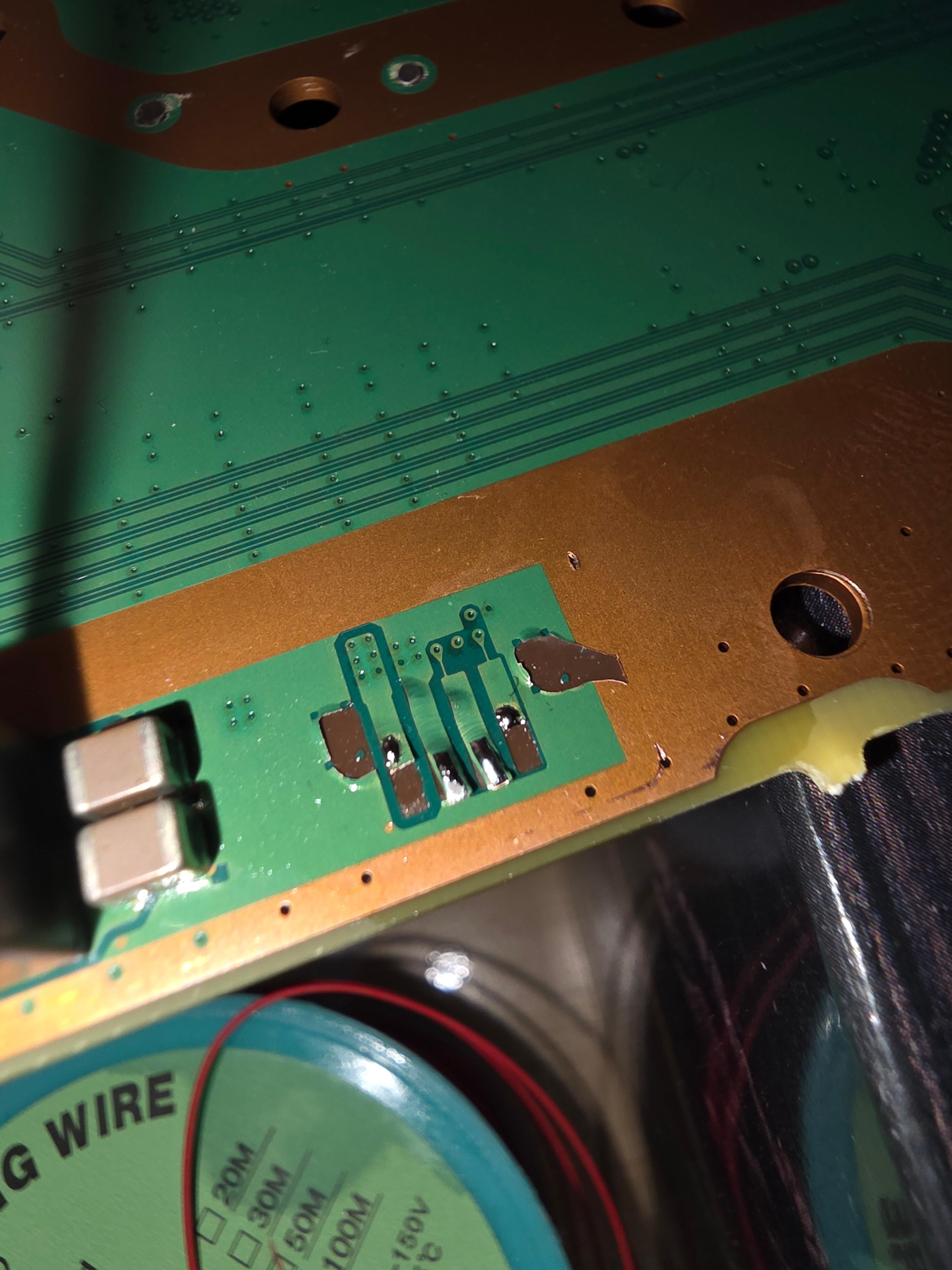

아뿔사! 패턴나갔다!!

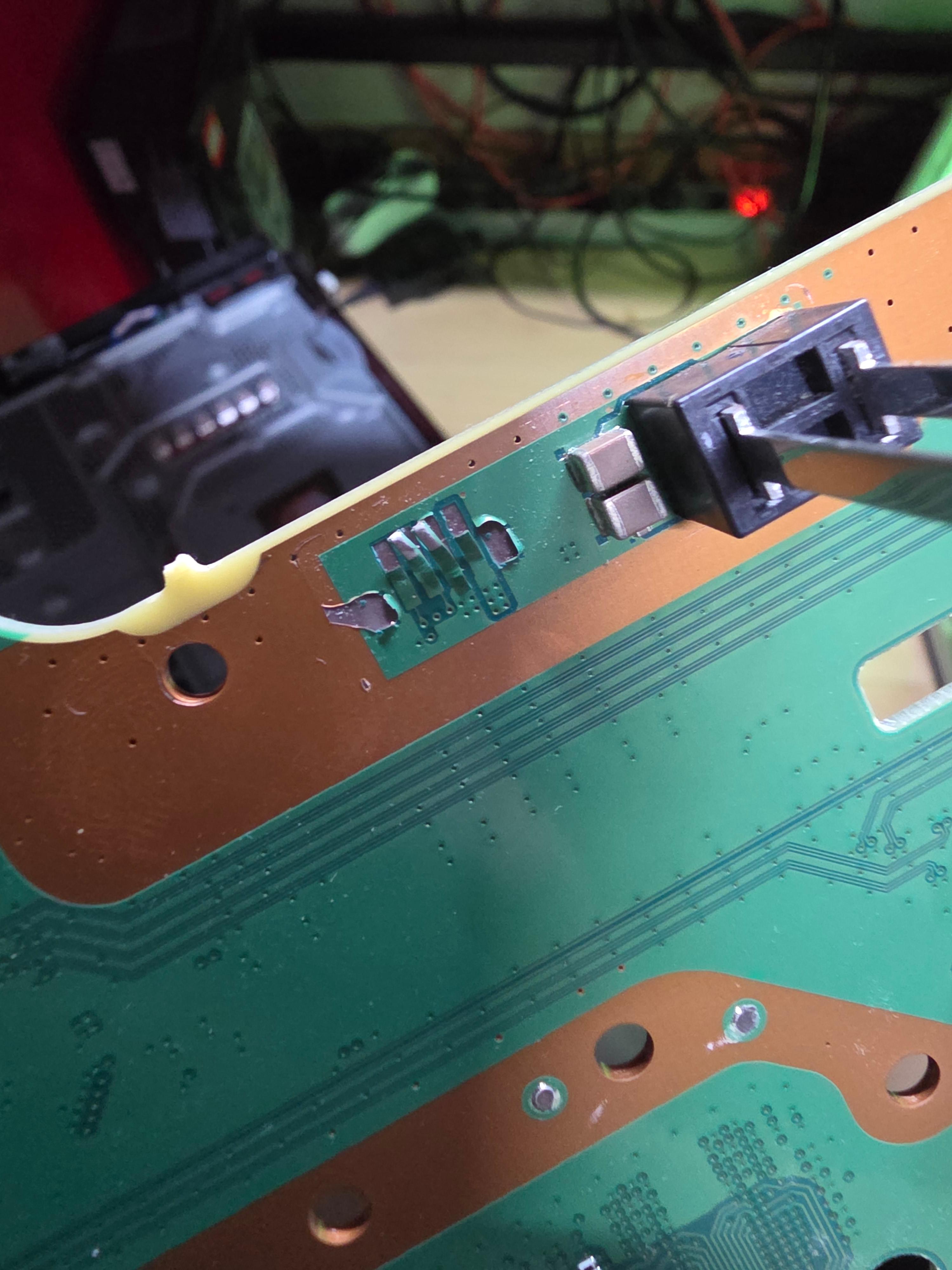

커넥터체로 통짜로 뽑혀버렸다

뇌정지.

어떻게하나.....

멈춰봤자 고장난 그대로일테니

고쳐보기로 도전한다.

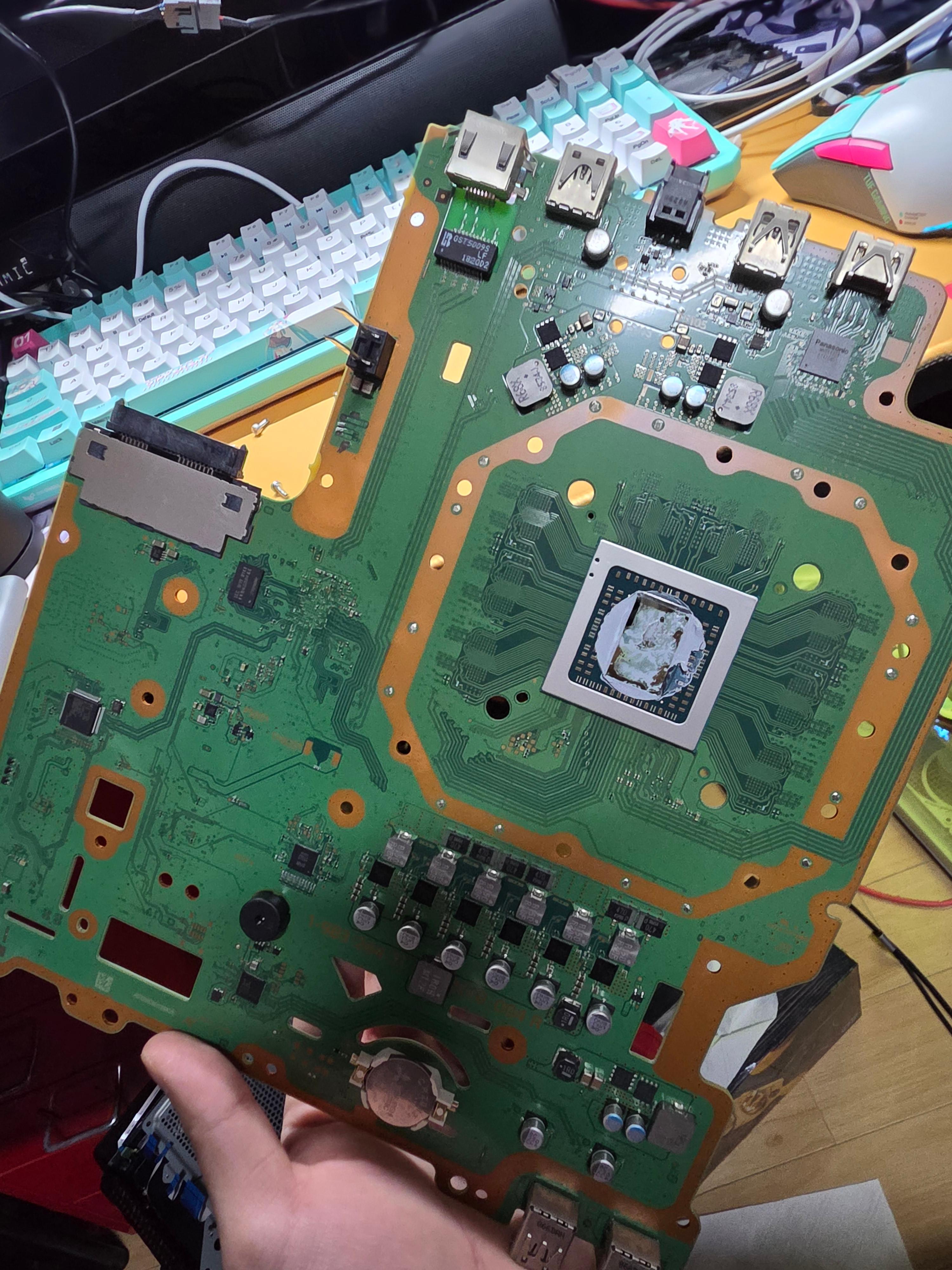

일단 원활한 작업을 위해 기판만 분리.





해외 화타형님들을 참조해보아

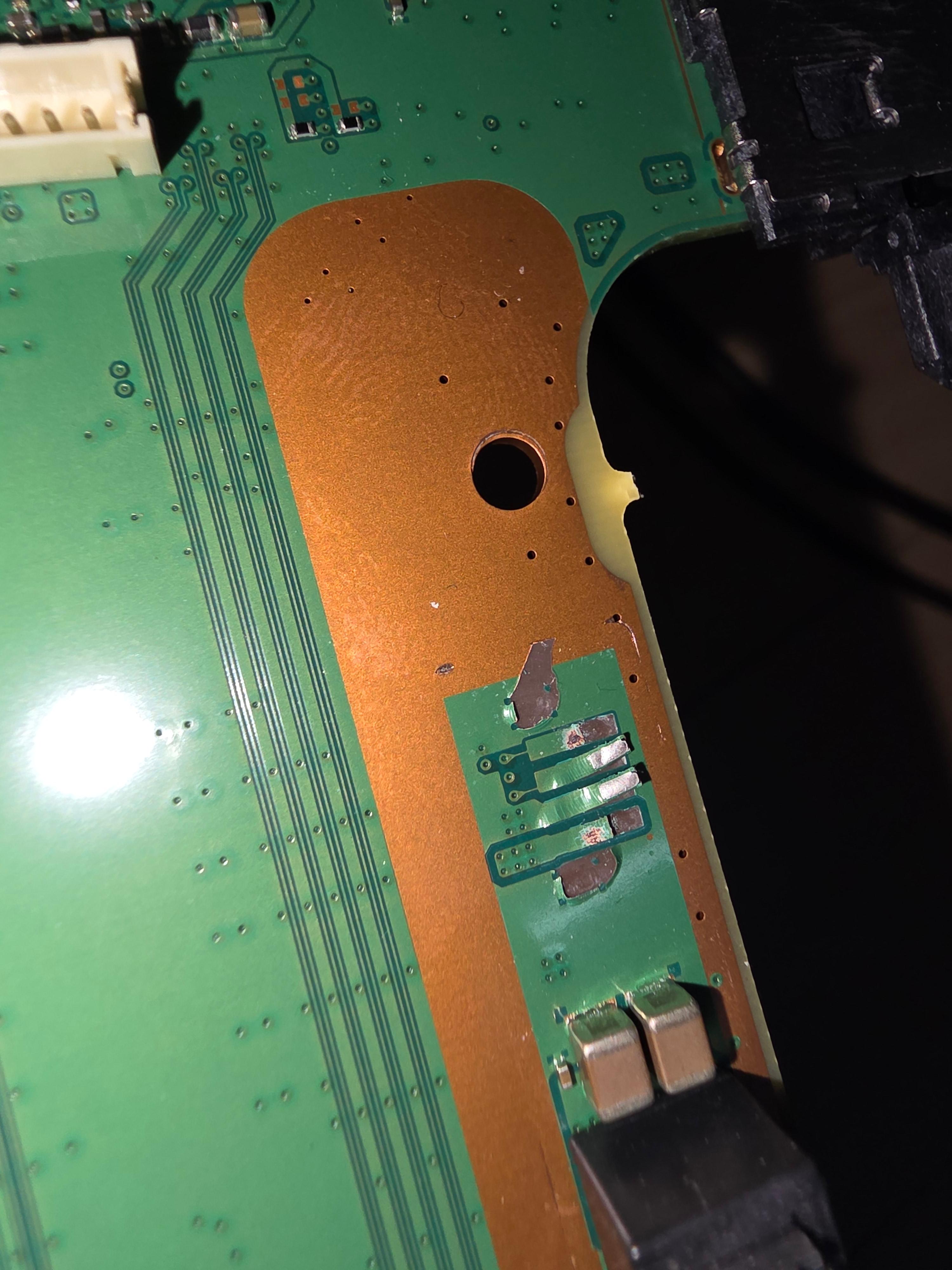

기존 패턴이있던곳에 칼등으로 긁어 동박을 노출시킨다.

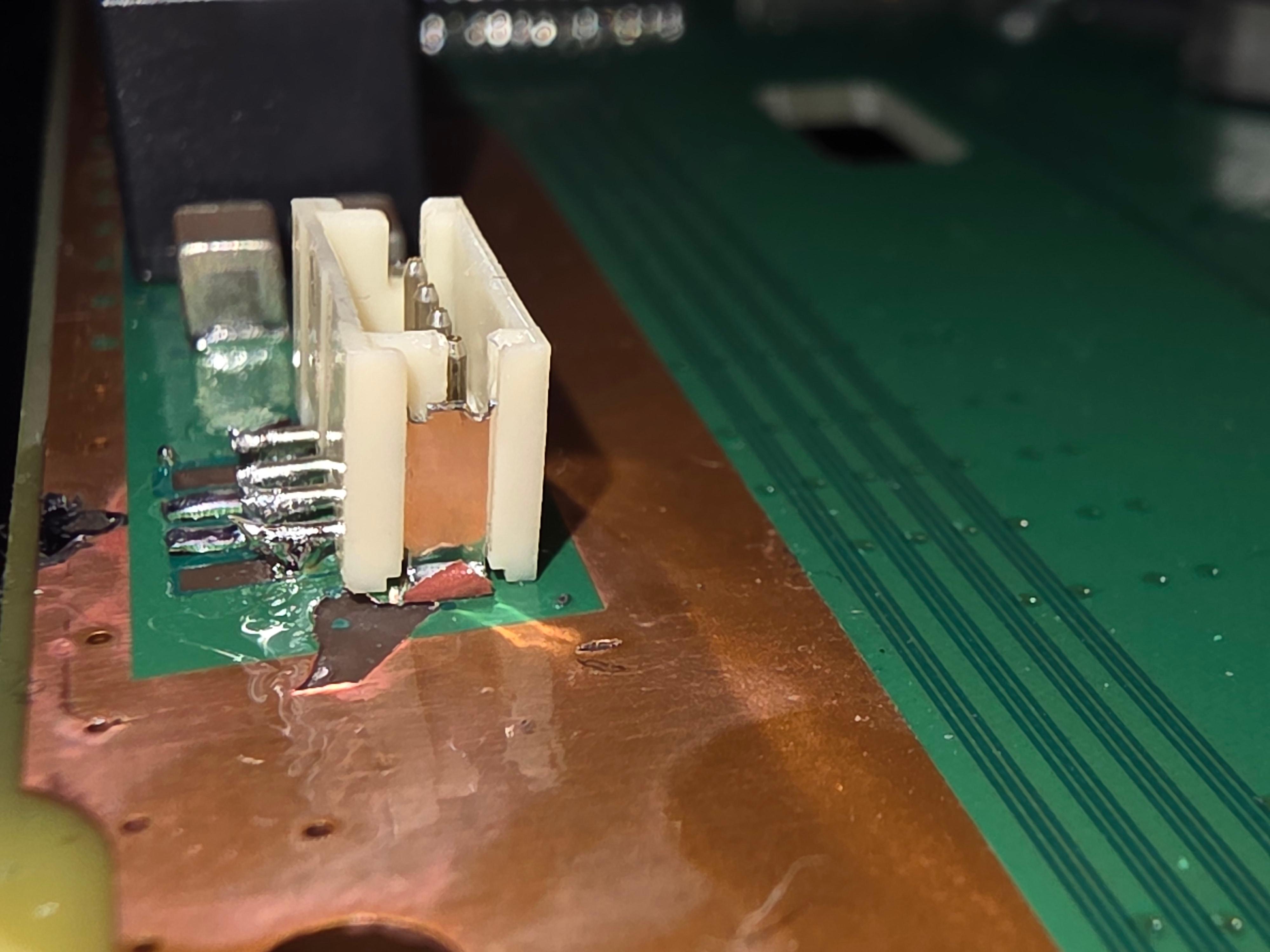

그후 플럭스좀 바르고 땜좀넣으면 다행이 붙는다.





사진으로는 커보이지만 실제로는 작아서 카메라로 확대해가며 납땜.

잘 붙었나..?





테스트 위이이잉

파란불1초후 삐비비빅하며 다시 전원이 꺼진다.

제대로 연결 안됬다라는 소리

다시 뜯는다

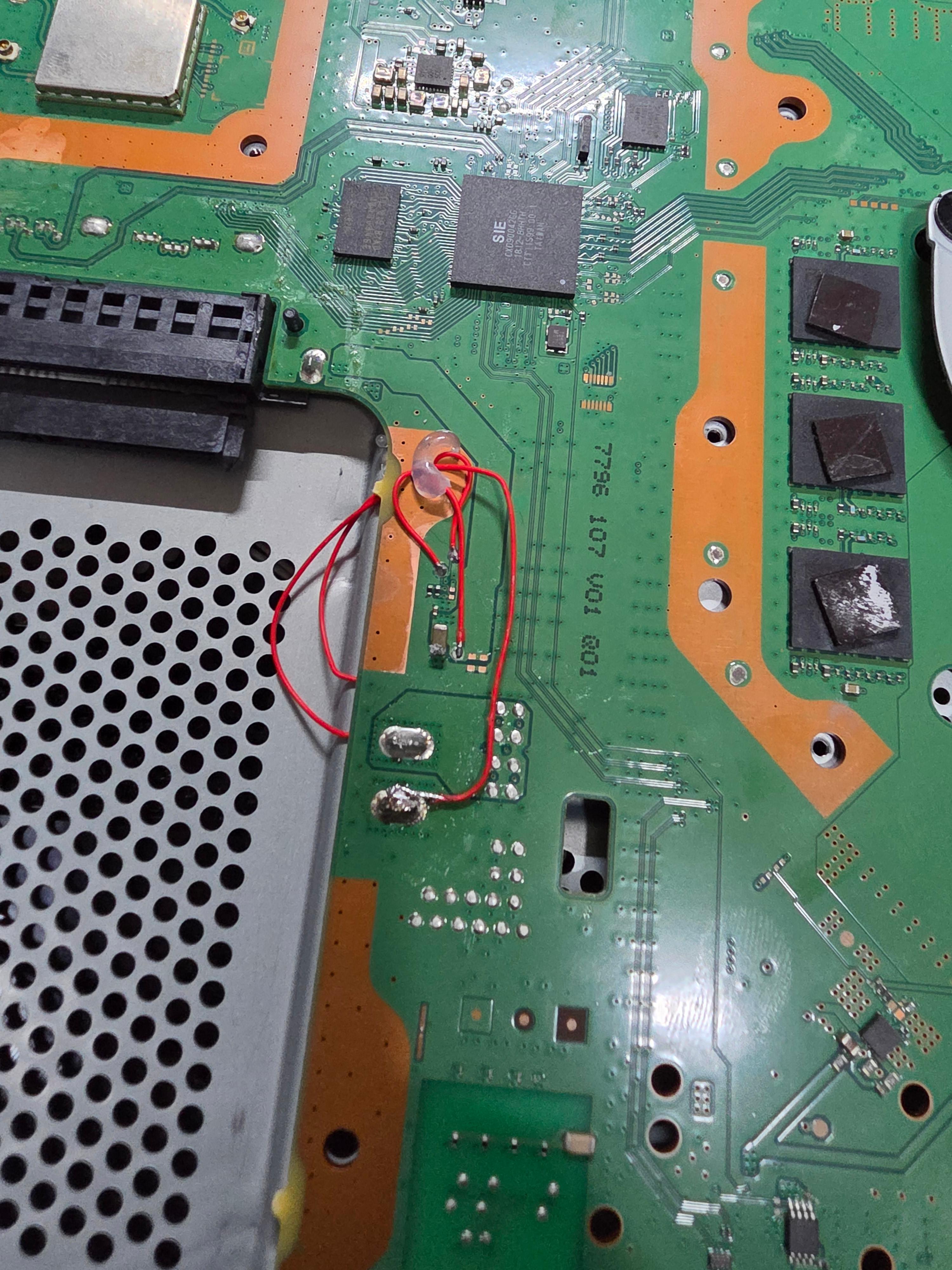

이번에는 뜯겨나간 부분이 아닌 트레이스를 따라가 그 부분에서 땜질을 시도한다.



https://fabozzi.net/ps4-pro-alternate-4-pin-power-location/



납땜포인트는 해외 화타님들에 자료를 바탕으로 찾았다.

gnd부분이 납 진짜 안붙던데 칼로 좀 긁어서 내고 납넣으니 다행이 붙었다

테스터기까지 찍어보고 더블체크 완료





그후 서멀재도포하고, 서멀패드도 교체, CR2032도 교체

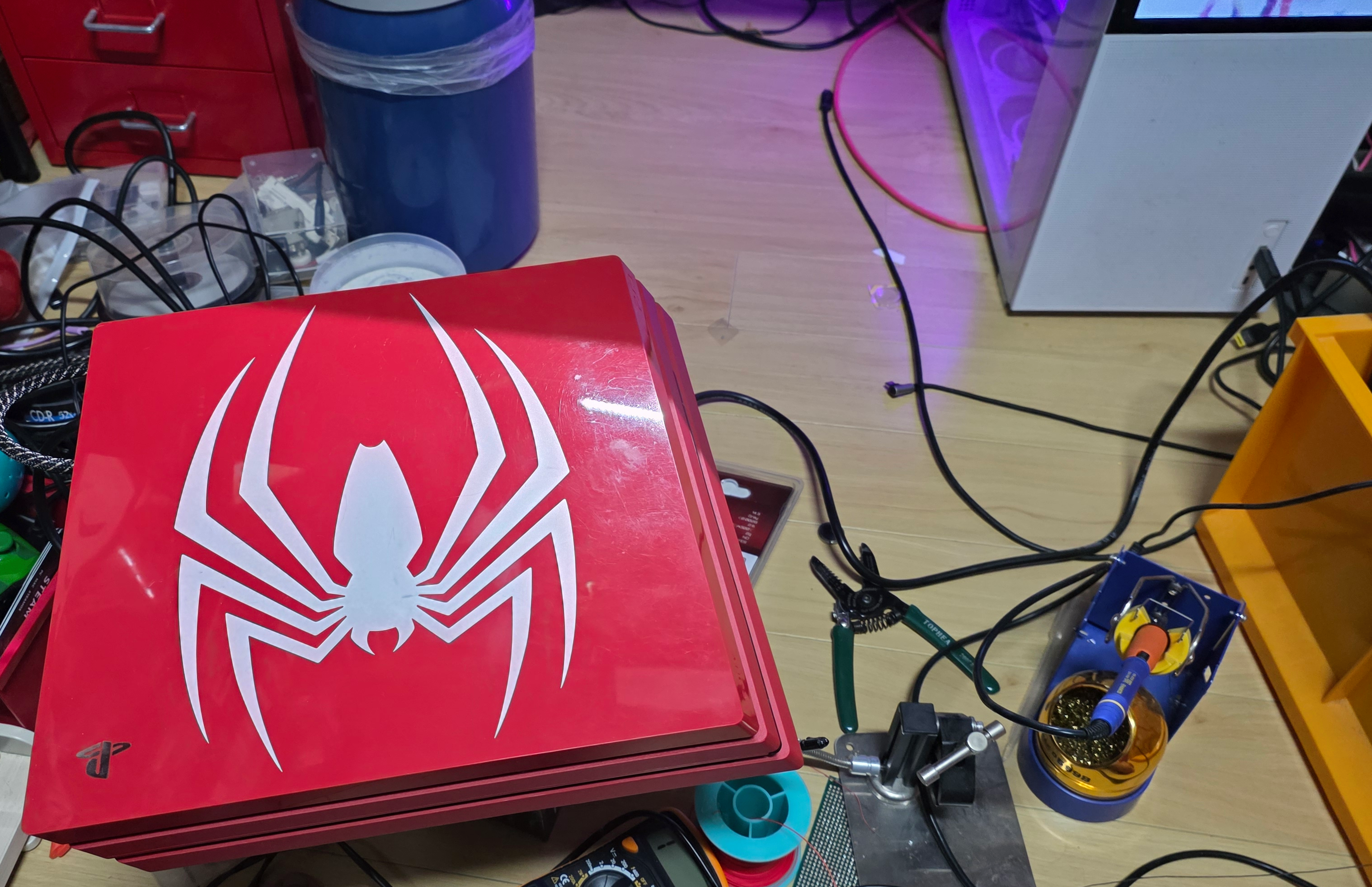

이번에는 다시 풀합체후 전원 온.

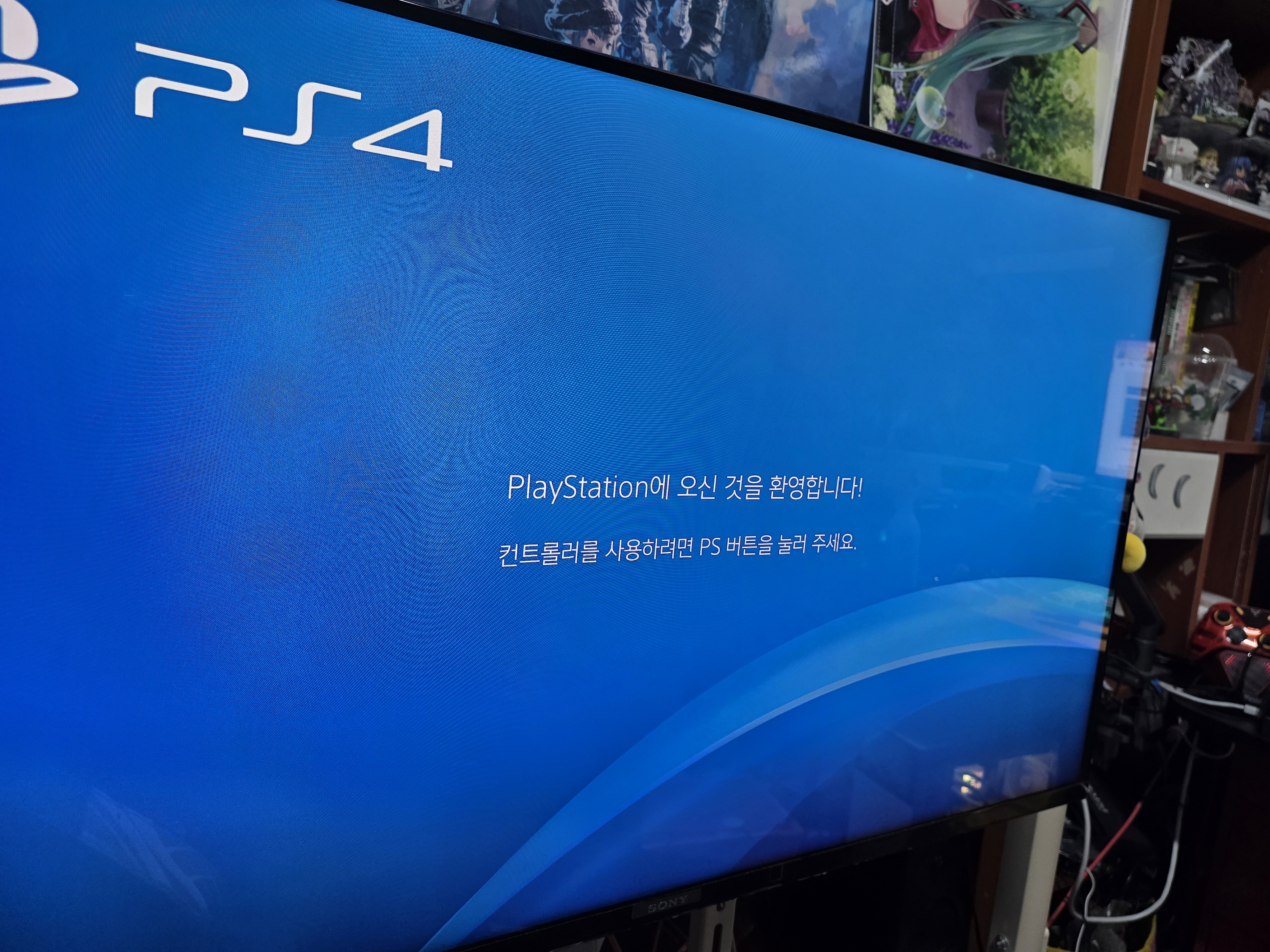

다행이 성공하였다.



필자는 납땜은 야매로만 했었고 좋은 실력을 가지고 있지는 않다.

그래도 산지 몇시간도 안된 플스를 날려먹을수 있지는 않은가

냅두나 실패하나 안되는건 매한가지고

이럴거면 도전을 해보는게 좋지 않을까 해서 시도하였다.



그 결과는 성공했으니



이제 버추얼 온 하자!
