GPD WIN MAX2 SSD+SSD방열판 교체방법



교체는 모두 자기 책임하에 합니다. 교체시 AS가 유상이되거나 거부가 될수있습니다.

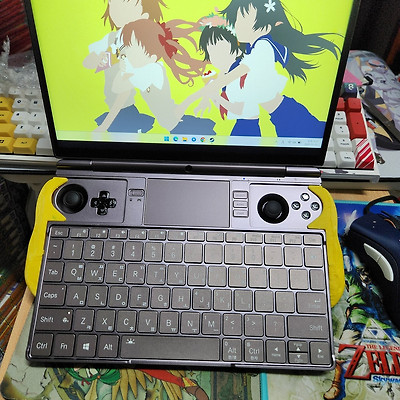

영롱한 MAX2가 도착했습니다.

개봉후 일단 이리저리 불량테스트 해보고 괜찮다 하면 진행합니다

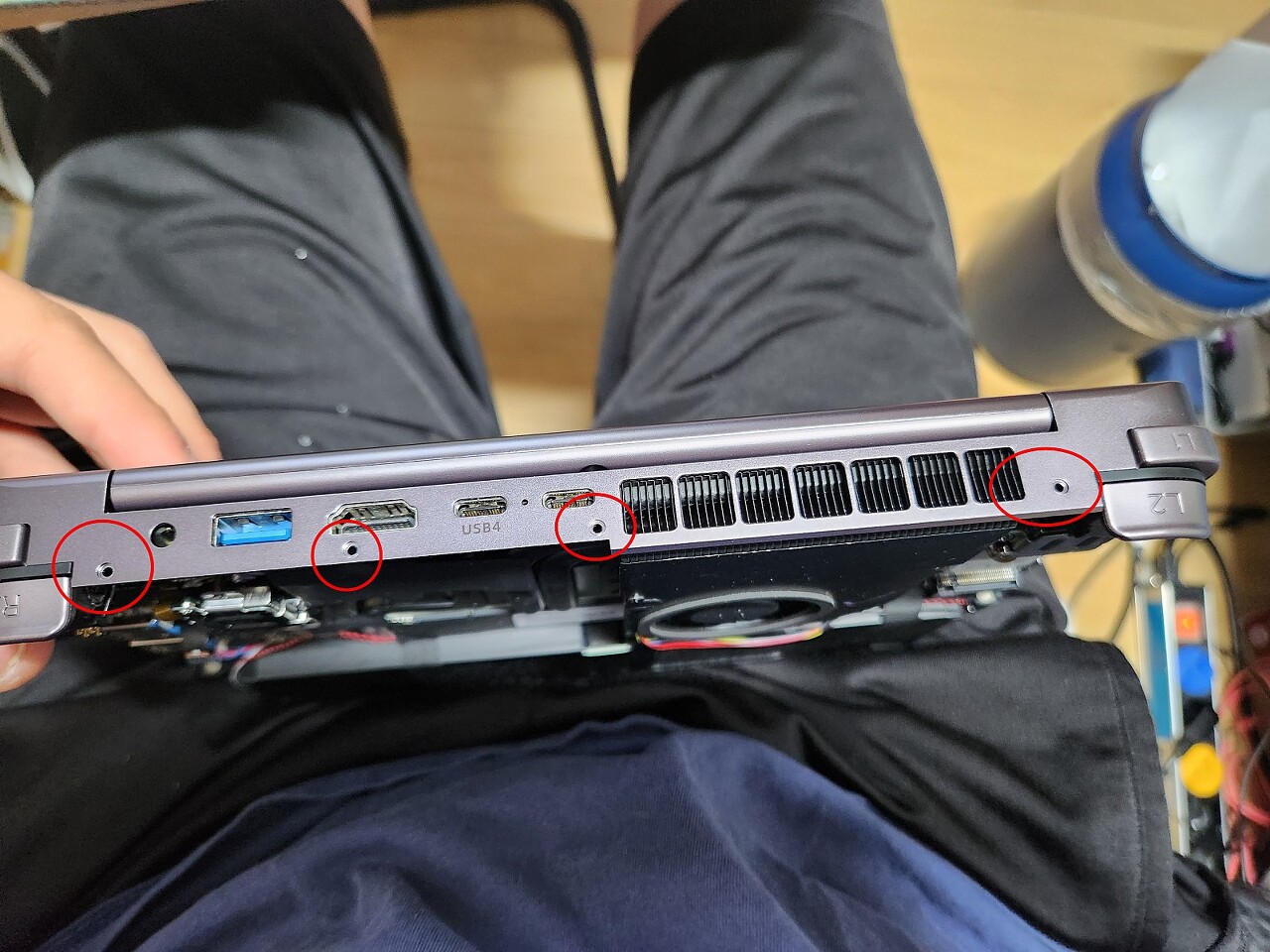

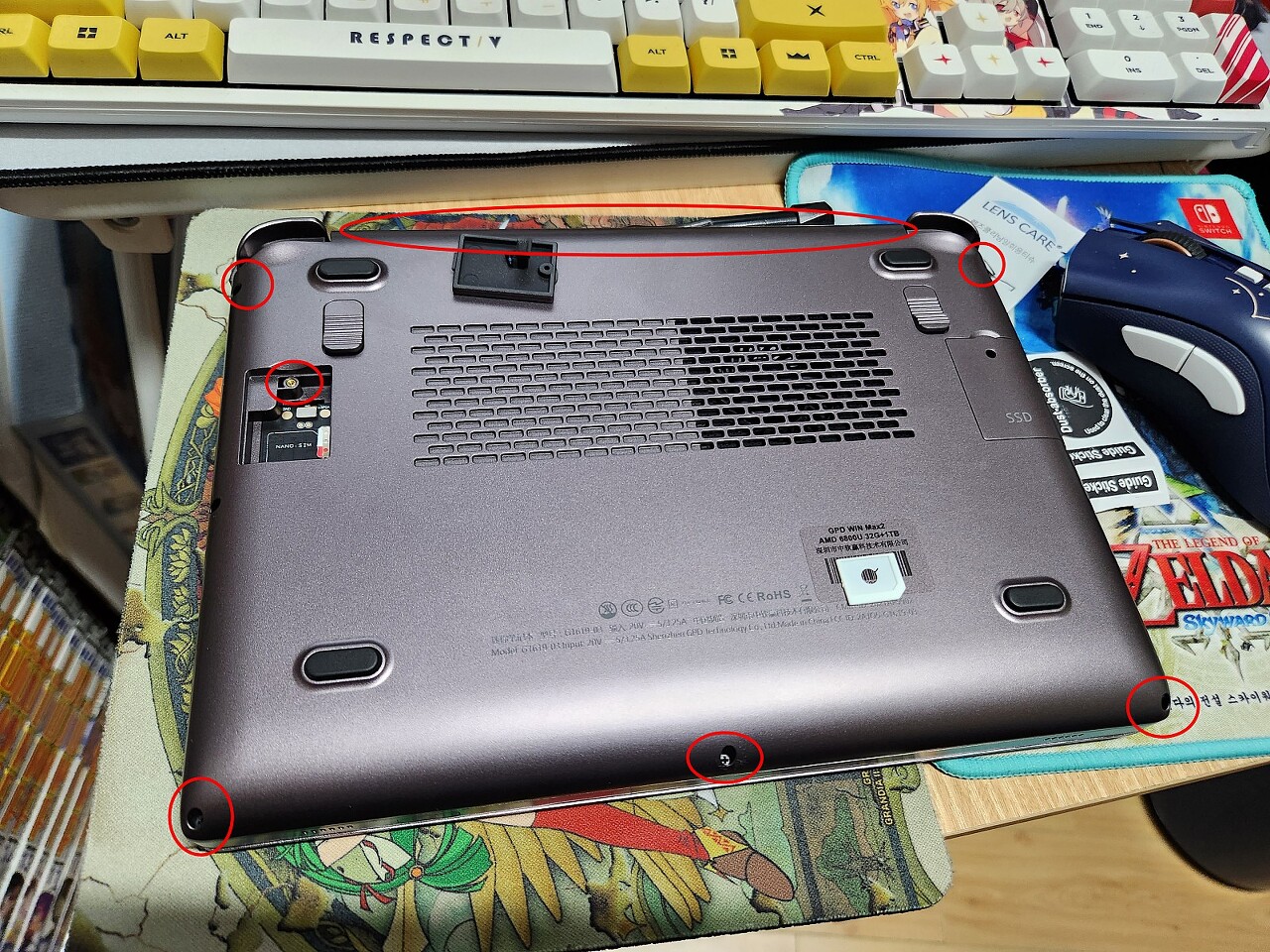

나사는 저기들 풀어주면되고 중앙하단은 스티커로 막혀있으니 때고 진행하셔야합니다

이걸 푼 순간 AS는 유상으로 바뀝니다



왼쪽4G모듈안에 케이블도 필히 분리해주세요 손톱으로 살짝 위로 건들여주시면됩니다

위에 이 4개도 풀어주세요

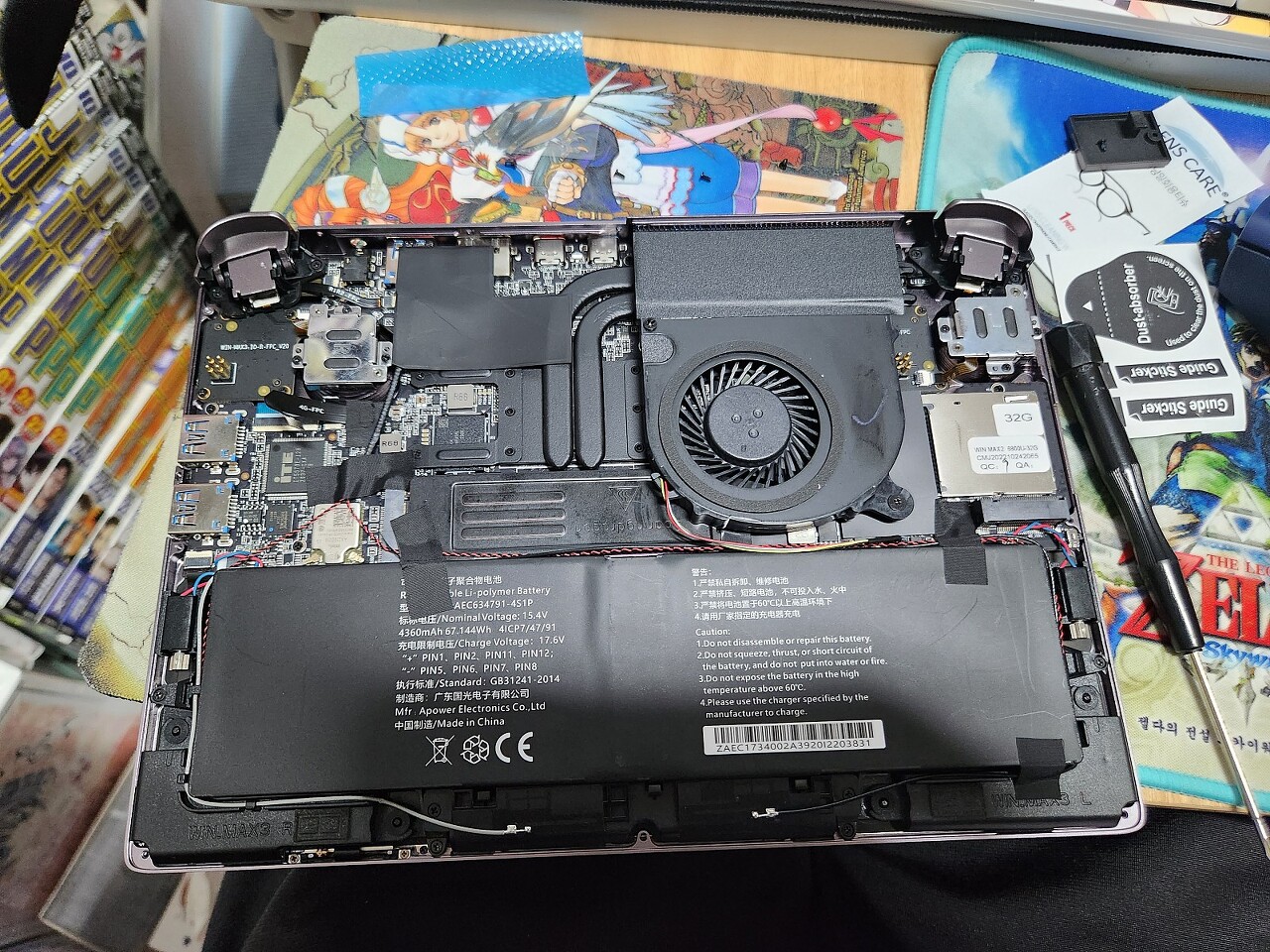

그리고 4G모듈 케이블 조심조심 하면서 뒷판 분리후

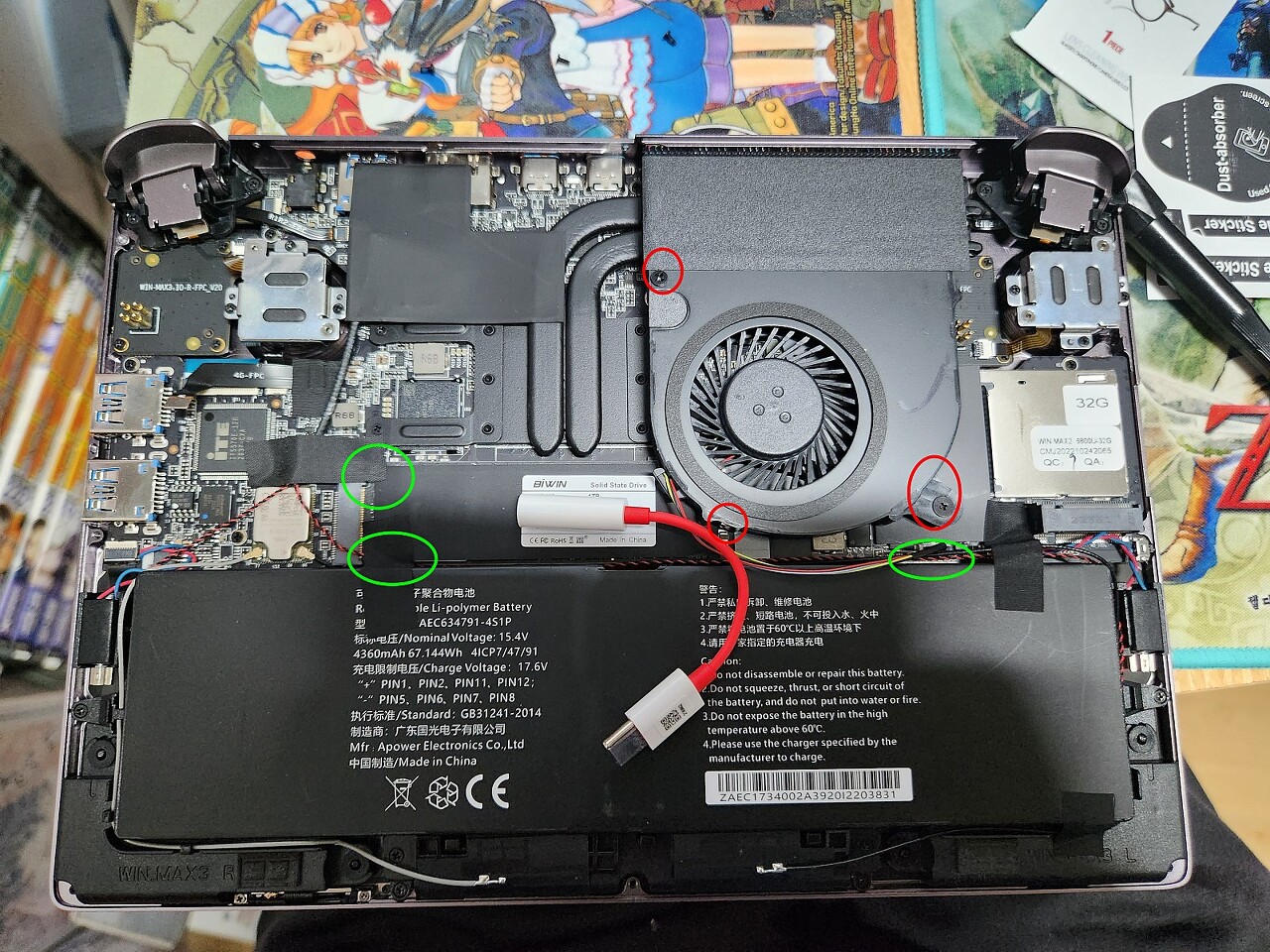

쿨러에 좌측상단, 우측하단 나사를 풀어줍니다.

바로 들어올리지마시고 그아래 녹색원친 케이블도 살살살 분리해줍니다

그리고나서 쿨러 젖힌후 마지막 빨간원쳐진 나사도 풀어줍니다



그후 왼쪽에 녹색원친 테이프(?) 두개도 SSD랑 안붙게 때주세요 의외로 접착력이쌥니다

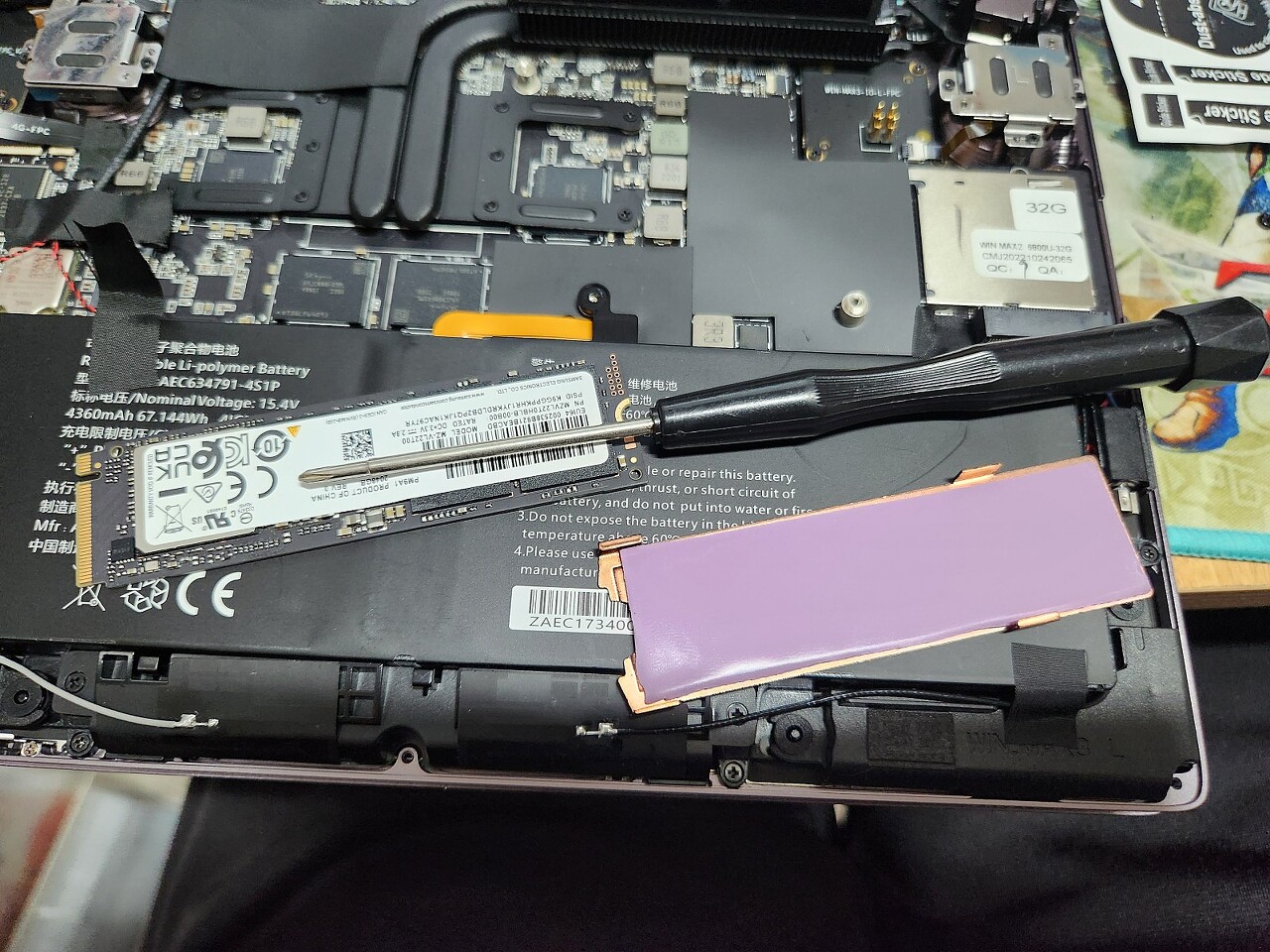

그후 nvme는 우측으로 쓩 빼시면 빠시지고 새로낄 SSD를 준비해서 넣습니다.



저는 pm9a1 2TB(980 pro oem)를 넣을겁니다.

방열판은 M2F08 방열판 사용하였고

써멀패드는 동봉품말고 쿨마 Thermal Pad Pro 1.0mm 사용하였습니다.



-----

230220 추가

2023.02.20 - [UMPC/GPD] - GPD WIN MAX2 쿨러 간섭없게 방열판 컷팅 작업해보았습니다.

GPD WIN MAX2 쿨러 간섭없게 방열판 컷팅 작업해보았습니다.

방열판 컷팅작업 추가적으로 진행해주세요

-----





잘 끼우신후 이제 본체에 꽂아봅시다



그리고나서 했던방향 역순으로 조립하시면 되는데



방열판으로 인해 쿨러가 조금 올라갑니다, 하판이랑 문제있게 간섭은 안걸려서 다행인데 살짝 뽈록나올수도있습니다

그래도 WIN3때 경험으로 혹시 모르니 쿨러 손으로 조금 돌려봐서 잘 돌아가는지 확인해보세요





-----

230207 추가



방열판 착용시 뒷판 쿨러부분이 하판에 살짝 올라오는 부분이있다고 합니다.

감수해서 쓰실분들은 방열판을 장착하시고 아니시면

방열판은 장착하지마시길 바랍니다.



230220추가

2023.02.20 - [UMPC/GPD] - GPD WIN MAX2 쿨러 간섭없게 방열판 컷팅 작업해보았습니다.

GPD WIN MAX2 쿨러 간섭없게 방열판 컷팅 작업해보았습니다.

혹은 컷팅하셔서 간섭을 우회하셔야합니다

-----



메모리부 동판 방열판작은 이미 MAX2쪽에서 무언가 올려둬서 그냥 넘어가고 SSD만 했습니다.



https://gpd.hk/gpdwinmax2firmwareanddriver

GPD사 들어가셔서 GPD WIN Max 2 (6800U) Windows 11 21H2 Firmware 받아서

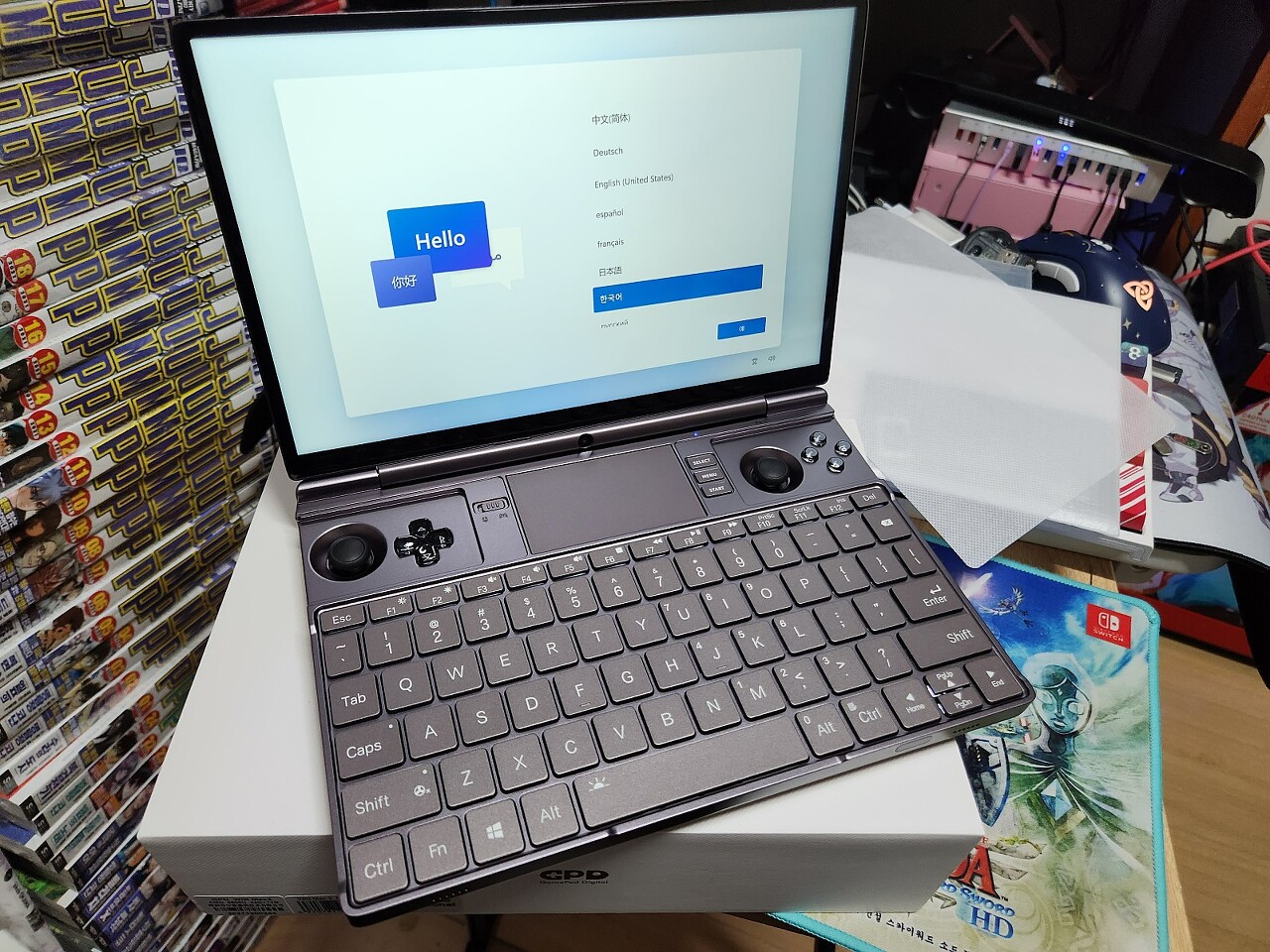

빈 USB에 NTFS로 포맷 + USB이름 "WINPE"로 하신후 넣으시고 꽂고 부팅하시면 출고당시처럼 깔립니다.



혹은 저 처럼 마소 공식 윈도우11 클린설치 쓰실분은 GPD WIN MAX 2 (6800U) Drivers 받으신후

AutoInstallDrivers.bat 파일 관리자권한으로 실행하시면 됩니다.



감사합니다:)
